Recording Studio Precision for Computer Audiophiles

e20 mk3 / e20 mk3 SE

e20 mk3

e20 mk3は世界で初めてDSD256(12.2888MHz DSD)信号の再生に対応したコンシューマー向けハイエンドDACです(exaSound調べ)。ジッター,歪み率,ノイズレベルを極限まで下げ,クリーンでアナログライクなサウンドを実現します。

Ph_exaSound_e20_FRONT

製品名:e20 mk3
型番:ESD-E20MK3
JANコード:4562314010121
商品ジャンル:32bit/384kHz PCM&12.288MHz DSD対応USB D/Aコンバーター
希望小売価格:383,100円(税別)

アワード

本製品の国内専門誌によるアワードの受賞歴をご紹介します。

ステレオ年間最優秀コンポ2015 D/Aコンバーター部門 受賞
オーディオ銘機賞2015 D/Aコンバーター部門 受賞
VGP2015 DAC/DDC部門(30万円以上) 受賞
ステレオサウンドベストバイ2014-2015 D/Aコンバーター部門(70万円以下) 7位
HiViグランプリ2014 デジタルオーディオ機器 部門賞
HiVi冬のベストバイ2014 D/Aコンバーター部門II 1位

製品の特長

  • ESS Technology社製ES9018を採用。OS上からDAC内蔵の32bitデジタルボリュームを制御することが可能です。
  • Windows用ASIO2.1対応ドライバおよびMax OS X用ドライバで動作します。専用ドライバで動作することで,PCM音源とDSD音源の切り替えもシームレスに再生することができます。
  • DSD64(2.8MHz)ないしDSD256(12.288MHz)のネイティブ再生に対応しています。
  • メモリーバッファ内蔵のアシンクロナス伝送対応USBインターフェースを搭載。USBからの信号であっても高いジッター耐性を有します。
  • 44.1kHz系専用,48kHz系専用,D/A変換専用の3つの水晶発振器を採用してクロックジッター値0.13picosecondを達成した超低ジッタークロック回路を搭載。
  • ノイズを最小化するために11個のパワーフィルターを搭載してオーディオ帯域でのノイズを2μVrms以下まで抑えることで,ジッターやクロストークを最小に抑えました。
  • グラウンドループやコンピューターからのノイズの混入を防ぐため,USB基板とDAC回路との間にガルバニック絶縁回路を搭載しています。絶縁回路は背面のトグルスイッチでON/OFFを選択することができます。
  • 高忠実な再生を達成するため,最高品質の水晶発振器,オペアンプ,低ノイズレギュレーター,0.1%精度の薄膜抵抗,タンタルポリマーコンデンサを使用しています。
  • 第2世代の高音質なヘッドホンアンプを搭載しています。
  • 多くのIRリモコンのプリセットに対応しています。

製品の仕様

  • 対応サンプリングレート(USB ASIO):PCM: 44.1kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, 352.8 kHz, 384 kHz, DSD: 2.84MHz, 3.072MHz, 5.68MHz, 6.1444MHz, 11.28MHz, 12.288MHz.
  • 対応サンプリングレート(S/PDIF IN 1):PCM 44.1kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
  • 対応サンプリングレート(S/PDIF IN 2):PCM 44.1kHz, 48 kHz, 88.2 kHz, 96 kHz
  • 音圧周波数特性:0 – 20kHz, – 0.15 dB
  • 全高調波歪み率+ノイズ:<0.0002%, 1kHz 0dBFS (ヘッドホンアンプ:<0.000984%,1Vrms into 60ohms)
  • S/N比:128dB, A-weighted, 2Vrms
  • チャンネルセパレーション:130dB@1kHz
  • 入力端子(初期設定):同軸デジタル 1系統,光デジタル 1系統,USB2.0 1系統
  • 出力端子(初期設定):アナログXLR 1系統(4Vrms,HOT=2),アナログRCA 1系統(2Vrms),ヘッドホン出力 1系統(4Vrms)
  • 対応OS:Windows 8 x86, Windows 8 x64, Windows 7 or Windows XP x86 Mac OS X Snow Leopard, OS X Lion, OS X Mountain Lion
  • 消費電力:約8W(最大)
  • サイズ:16.5cm(W) x 20.0cm(D) x 5.5cm(H) ※脚部含む
  • 重量:0.86kg

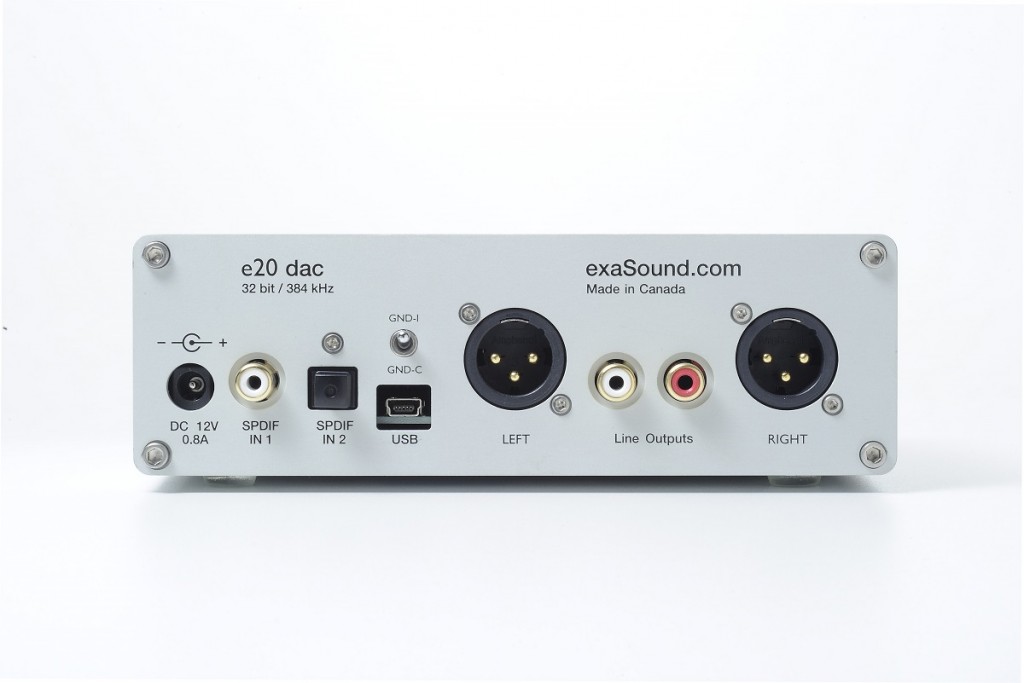

Ph_exaSound_e20_BACK

特性データ

歪み率,ノイズレベル等

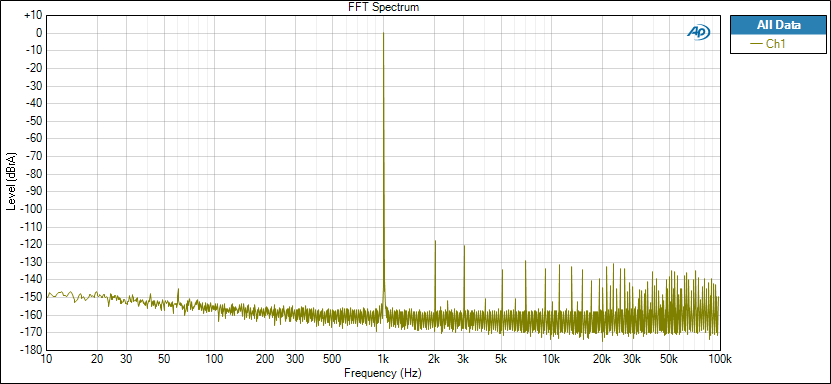

FFT Spectrum at 0dBFS

FFT (Fast Fourier Transform) spectrum of 1 KHz, 0 dBFS (2 Vrms) signal.

二次高調波歪みのレベルが -118 dB (0.00013 %),三次高調波歪みのレベルが -120 dB (0.0001%)となっています。高調波が高いレベルにある場合でも -130 dB以下に収まっていることがわかります。また,電源ライン由来のノイズ(60Hz成分とその高調波)は -145 dB (0.000006%)以下に収まっています。

e20u-FFT-Spectrum-0dBFS

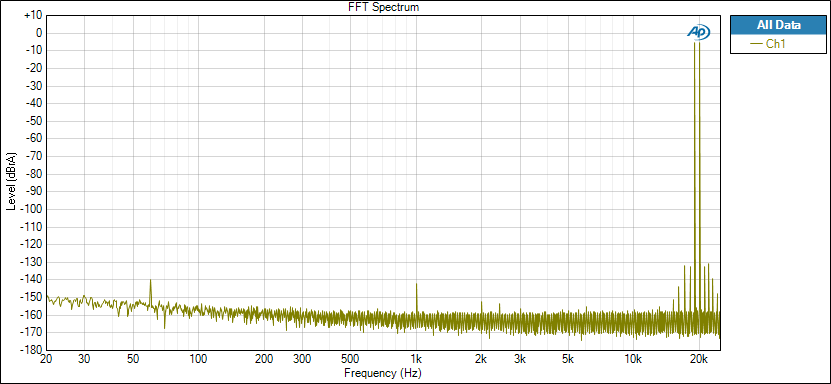

Intermodulation Distortion (IMD)

混変調歪みは 19K+20KHz @ 0 dBFS (2 Vrms)で,三次混変調歪みは 19K/20KHz の周辺で対称に発生しており,おおむね -130dB 以下に収まっています。

e20u-IMD-19k-20k

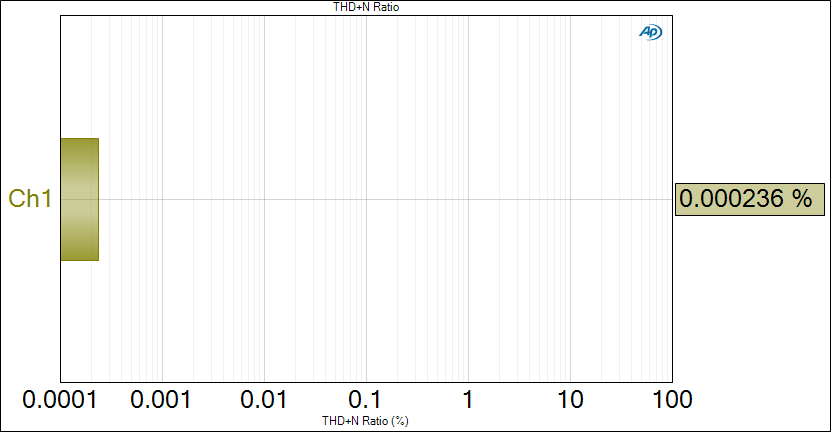

THD + N Ratio

全高調波歪み率+ノイズ比は0.000236%です。

e20u-THD+N Ratio

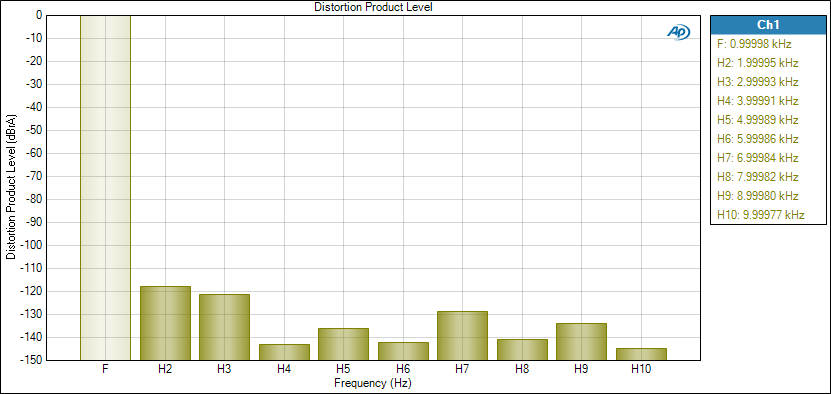

THD + N Distortion Product Level

全高調波歪み率+ノイズをレベルで測定した結果は以下の通りです。

E20u-THD-Distortion Product Level

ジッター

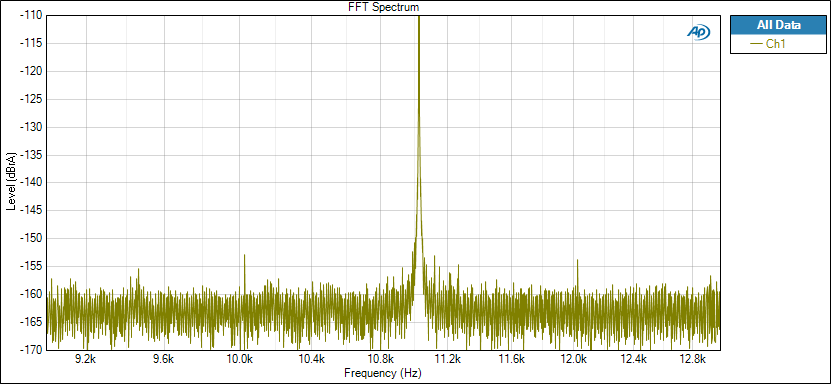

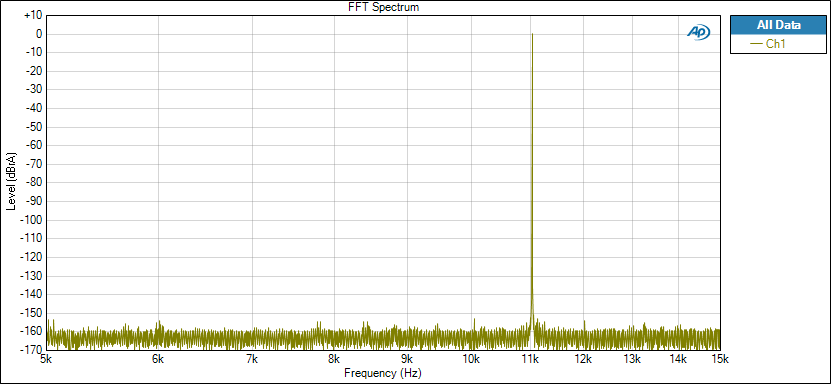

Jitter

FFT spectrum (1024K points averaged 4 times) of 11.025 KHz signal at 44.1KHz sampling rate.

この測定結果によれば,Periodic Jitter(周期的ジッター)が極めて少ないことが示されています。ジッター成分は概ね -152 dB程度となっており,唯一見受けられるジッター成分は信号成分から +/- 1KHz の部分に-152 dBFS のレベルで示されています。

e20u-Jitter-5k-15k

e29u-Jitter 9k-13k

USBガルバニック絶縁回路

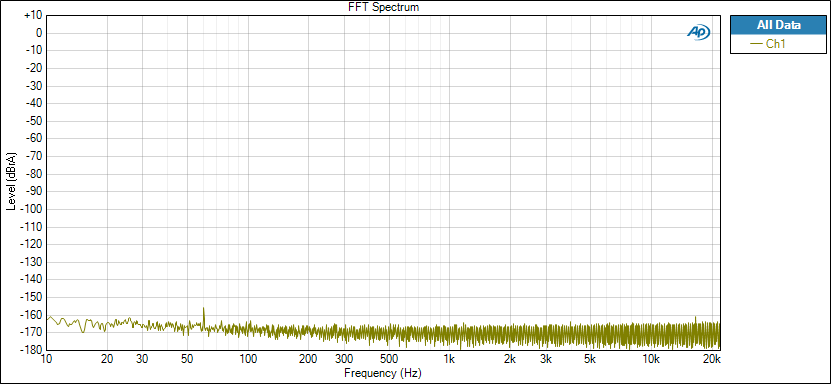

Noise Floor with USB Galvanic Isolation

FFT spectrum (1024K points averaged 4 times) of the e20 DAC connected to a low-cost desktop PC.

低価格のデスクトップPCとe20 DACを接続した場合で,USBガルバニック絶縁回路をONにしたときの測定結果です。ノイズフロアは極めて低くなっており,PCとUSB接続した際に伝播する高周波ノイズ成分は見当たりません。電源由来のノイズ(60Hz成分とその高調波)が -155 dB (0.0000018%)以下ですが見受けられます。

e20u-FFT-Noise-USB-Isolated

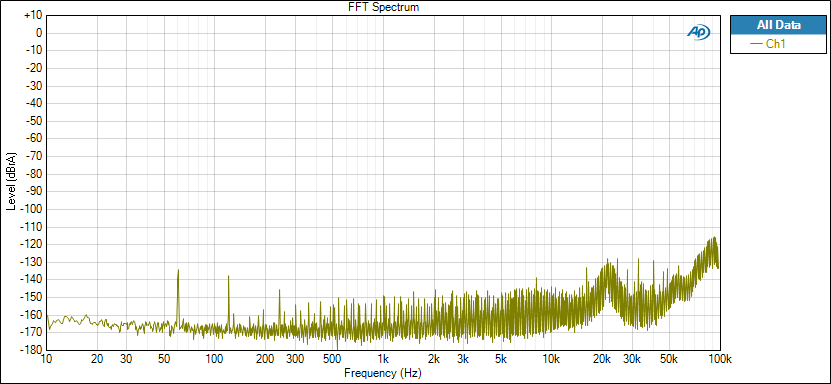

Noise Floor without USB Galvanic Isolation

比較のため,低価格のデスクトップPCとe20 DACを接続した場合で,USBガルバニック絶縁回路をOFFにしたときの測定結果です。PCのグラウンドとDACのグラウンドが結合されます。ノイズレベルは 30dB 増加します。この結果は,端的にガルバニック絶縁回路の利点を示すものといえるでしょう。

e20u-FFT-Noise-USB-Not-Isolated

ヘッドホンアンプ部

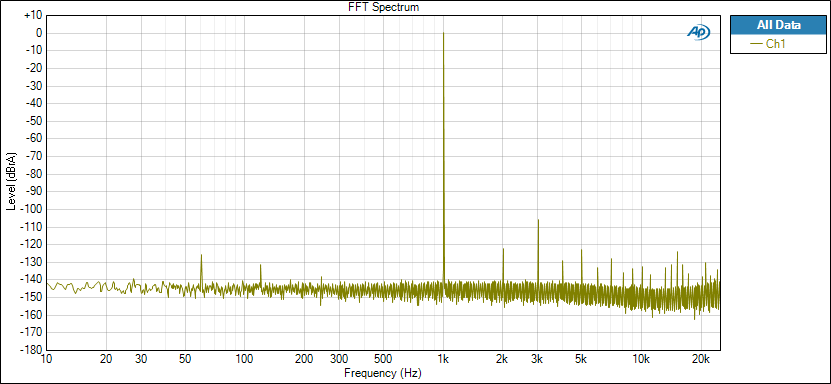

Headphone Amplifier – FFT Spectrum at 1 Vrms

ヘッドホンアンプ出力において1kHz,1Vrms,60Ωロードの条件下で測定した結果です。
高調波歪みおよび二次高調波はおおよそ -120 db 程度です。三次高調波は -106 dB程度となっています。

e20u-Headphone-FFT Spectrum-1v-60Ohm

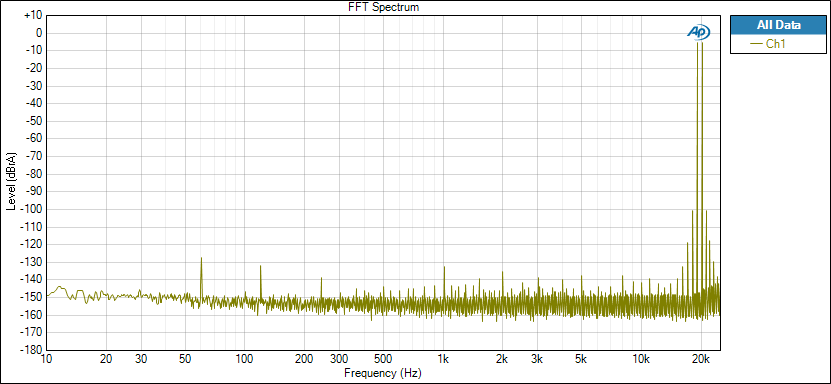

Headphone Amplifier – Intermodulation Distortion (IMD)

e20u-Headphone-IMD-19k-20k

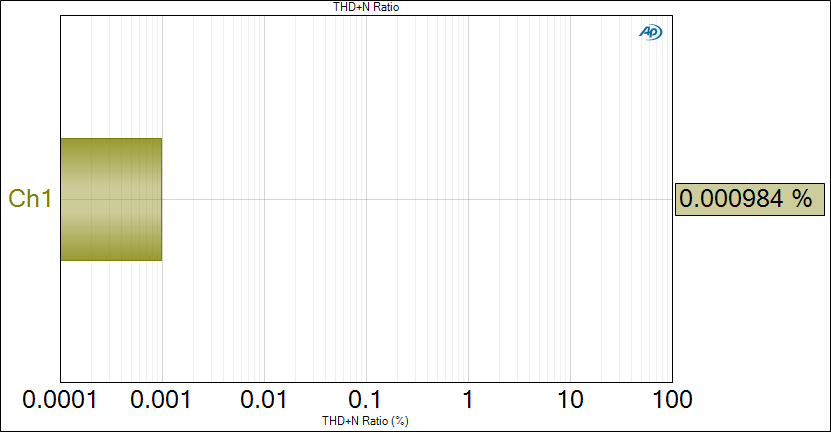

Headphone Amplifier – THD + N Ratio

全高調波歪み率+ノイズ比は0.000984%です。

e20u-Headphone-THD+N Ratio

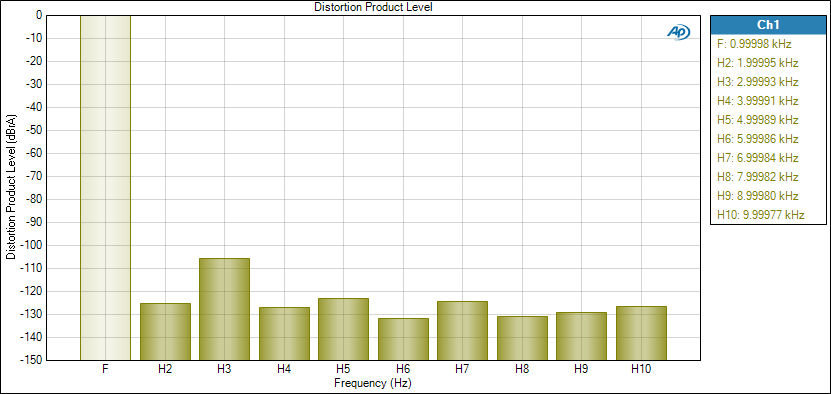

Headphone Amplifier – THD + N Distortion Product Level

全高調波歪み率+ノイズをレベルで測定した結果は以下の通りです。

E20u-Headphone-THD-Distortion Product Level

取扱説明書

exaSound-e20-DAC-J-v11

ドライバーダウンロード

お手数をおかけいたしますがメーカーwebサイトよりダウンロードをお願い申し上げます(要ログインID,パスワード)。

http://support.exasound.com/login.aspx

e20 mk3 SE

製品概要

Ph_exaSound_e20_FRONT

製品名:e20 mk3 SE
型番:ESD-E20MK3-SE
JANコード:4562314010121
商品ジャンル:32bit/384kHz PCM&12.288MHz DSD対応USB D/Aコンバーター
希望小売価格:425,100円(税込)

製品の特長

同社製DAC「e20 mk3」の水晶発振器を、従来品0.13ピコセコンドから0.082ピコセコンドというさらに低ジッターなものにアップグレードしたモデルとなります。
その他のスペックは「e20 mk3」と同一です。また、外観の変更もございません。
